Termék bemutatása

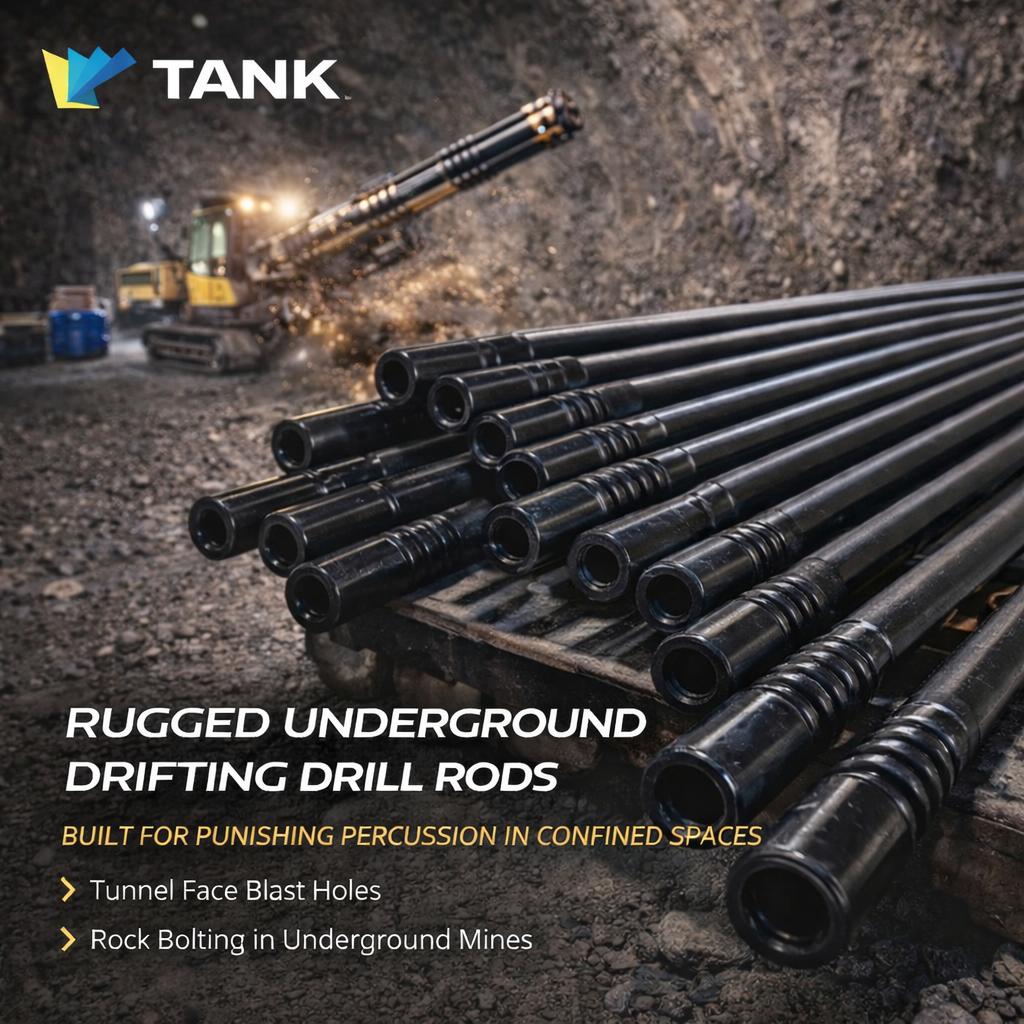

Masszív földalatti sodródó fúrórudaknagy{0}}frekvenciás ütésekre készültek szűk pályákon, ahol a rudak állandó hajlítási terhelésnek, vibrációnak és gyors rúdváltásnak vannak kitéve. Hatlapfejű vagy kerek profilú, és MM vagy MF (sebességű rúd) végekkel kínálják, segítik a fúrószál stabilitását és a furatok egyenesebbségét. A körök alagútfúrásához és a csavarozáshoz a menetek megbízhatósága ugyanolyan fontos, mint az acél szilárdsága.
Miért hibásodnak meg másképp a földalatti rudak, mint a felszíni rudak?
A föld alatti fúrás egyedülálló módon bünteti a fogyóeszközöket. Alagút homlokzatában vagy sodródásában a kezelők korlátozott hely mellett, gyakori gallérozással, szabálytalan szögekkel és állandó botkezeléssel dolgoznak. A felszíni padon jól teljesítő rúd korán meghibásodhat a föld alatt-általában a meneteknél, az átmeneti zónánál (feszültségkoncentráció), vagy fokozatos hajlítás révén, ami tönkreteszi a furat egyenességét. Ezért a robusztus földalatti sodródó fúrórudak három prioritásra összpontosítanak: a fáradásállóságra, a menetmegbízhatóságra és a stabil beállításra.
Mit közvetítenek valójában ezek a rudak
A felső kalapácsos rendszerben a rúd nem csak "összekapcsolt acél". Ez egy távvezeték. A kőzetfúró minden egyes ütése áthalad a száradapteren, a rúdszálon, végül pedig a fúrófejbe. Ugyanakkor a rúdnak hordoznia kell a forgási nyomatékot és az előtolási erőt, míg a levegő/víz öblítés eltávolítja a dugványokat. Minden gyengeség-rossz koncentrikusság, kopott szálak vagy felületi sérülések-rezgésként, energiaveszteségként és egyenetlen bitkopásként jelentkeznek. Underground, ami lassabb köröket és több állásidőt jelent.

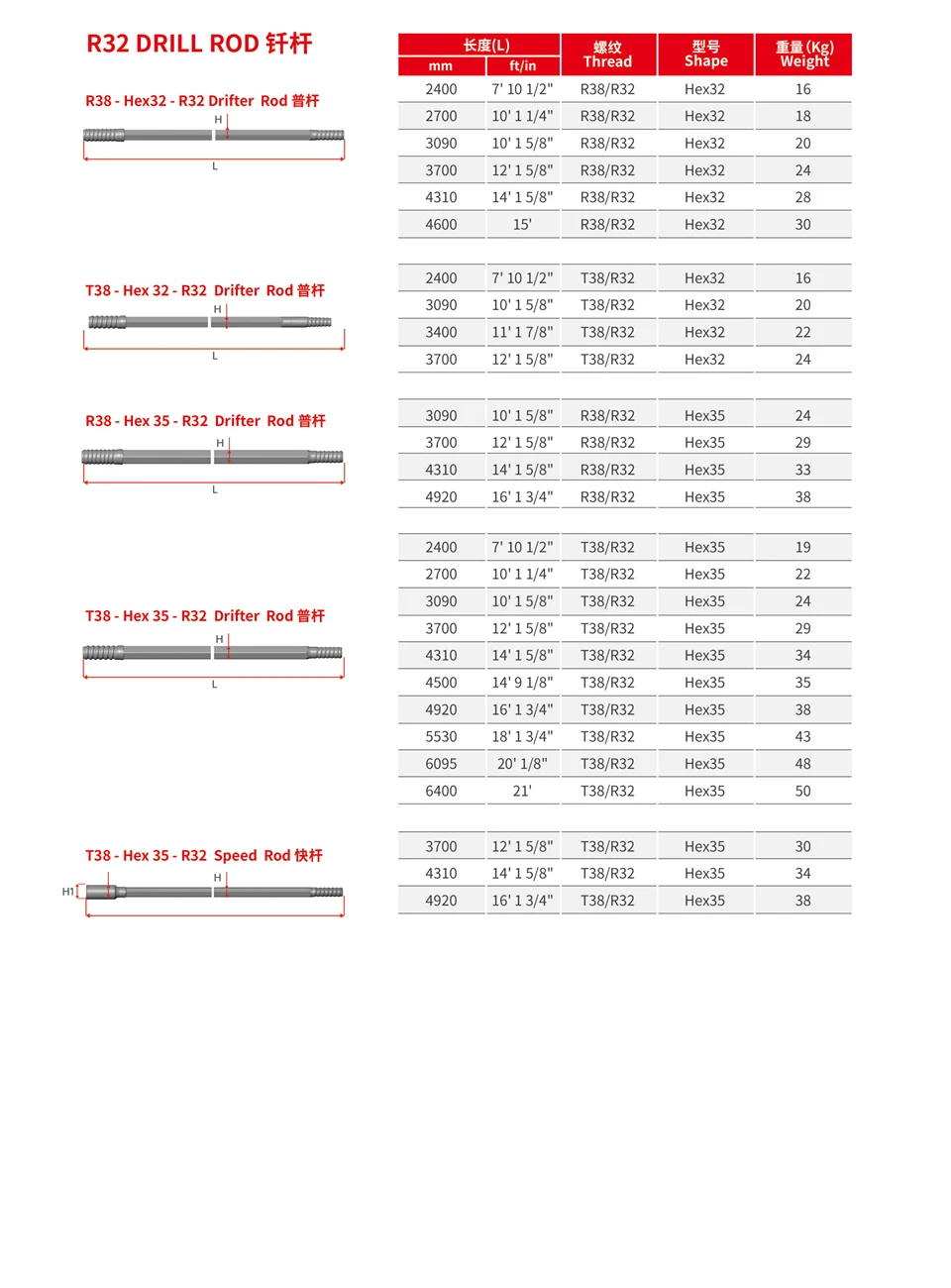

Profilok és végtípusok: a megfelelő botviselkedés kiválasztása
A föld alatti rudak általában hatszögletű és kerek profilokban jelennek meg. A hatlapú rudakat merevségük és jó öblítési viselkedésük miatt értékelik a sodródó munkákban. A kerek rudakat gyakran választják olyan helyzetekben, amelyek tisztább igazítást és hosszabb-furatpontosságot igényelnek, ha MF végekkel párosítják.
A végtípusok ugyanolyan fontosak:
Az MM (férfi{0}}férfi) botok hosszabbító-stílusúak, és kapcsolóhüvelyekre támaszkodnak. Sokoldalúak az építési mélységben, és a személyzet jól ismeri őket.
Az MF (férfi-nő, "sebességrúd") kialakítása csökkenti a különálló tengelykapcsolók számát a húrban, és javítja az igazítást-, különösen az első rúdnál, ahol az egyenességet beállították. Sok legénység az MF-et használja indítórudaként az eltérések csökkentése és a kezelhetőség felgyorsítása érdekében.
Anyag- és felületkeményedés: tartósság ridegség nélkül
Az erős rúdnak ellenállnia kell a felület kopásának és a mag kifáradásának. Sok nagy teljesítményű rúd{1}}ötvözött acélt használ, amely egyensúlyban tartja a szívósságot és az edzhetőséget, majd szabályozott hőkezelést alkalmaz a szilárdság növelése érdekében. A felületi keményedés (például a karburálás) egy kopásálló-réteget hoz létre, amely véd a kopástól és a menetkárosodástól, miközben a magot kellően szívósnak tartja az ütések elnyeléséhez.
Gyakorlatilag ez segít csökkenteni:
a menet korai deformációja-felépítés/kiszakítás-kor
nagy forgatónyomaték mellett zúzódás és roham
felületi hegesedés, amely repedés keletkezési pontokká válik
A szál integritása: az igazi csatatér
A földalatti személyzet gyakran egy dolog alapján ítéli meg a bot minőségét: meddig maradnak „egészségesek” a szálak. A menetkopás növeli a játékot a húrban, és a játék vibrációvá válik. A vibráció aztán feltöri a gombokat, felgyorsítja a szoknyakopást a biteken, és arra kényszeríti a kezelőt, hogy csökkentse az előtolást, hogy megőrizze az irányítást.
A tartós szálas interfész a következőkből áll:
pontos megmunkálás (szűk tűrések és koncentrikusság)
következetes hőkezelés, így a cérna nem puhul meg korán
szabályozott átmeneti geometria, így a feszültség nem koncentrálódik a menet végén
Ez az oka annak, hogy a szál-a-törzshez vezető átmeneti zónát kritikus tervezési területként kezeljük, nem pedig utólagos gondolatnak.
Gyártási folyamat: megismételhetőségre építve
A következetesség ugyanolyan fontos, mint a csúcserő. Egy tipikus folyamat a következőket tartalmazza: kovácsolás vagy alakítás, CNC-megmunkálás az egyenesség és menetpontosság érdekében, hőkezelés a keménység{1}}keménység-kiegyenlítés érdekében, valamint egyengetés/ellenőrzés. A föld alatti munkára szánt rudak is jó felületkezelést és gondos kezelést igényelnek a hőkezelés után a mikro-károsodások elkerülése érdekében.
Megbízható beszállítók ellenőrzik: a kifutást/egyenességet, a menetmérőket, a kezelés utáni keménységet és a felület állapotát, -mert a föld alatti termelékenység a rúd viselkedésének előre látható eltolódásától függ.
Minőségellenőrzés, amely megfelel a földalatti valóságnak
A minőségellenőrzésnek azokra a meghibásodási módokra kell összpontosítania, amelyeket a földalatti személyzet valójában lát:
Menetmérő ellenőrzések (illesztés, kopási hajlam és konzisztencia a tételekben)
Egyenesség ellenőrzése (egy kis ívből nagy eltérés lesz a furat hosszában)
Keménységi konzisztencia (túl puha=gyors kopás; túl kemény=ridegség kockázata)
Felületi hibák szűrése (a karcolások és gödrök fáradási repedéseket okozhatnak)
Véletlenszerű mintavétel a kritikus szakaszok méretellenőrzéséhez
Alkalmazások: ahol ezek a botok megkeresik költségüket
A sodródó és alagútfúró rudakat általában a következőkre használják:
Alagút homlokzati robbanólyukak, ahol a gallérozás szabályozása kritikus fontosságú
Fejlesztési fejlemények a földalatti bányákban
Sziklacsavarozási furatok, amelyek egyenességet és ismételhetőséget igényelnek
Rövid és közepes gyártású furatok, ahol a gyors rúdcsere állandó
Gyakorlati esetpéldák (realisztikus, mező{0}}stílus)
Alagútfúrás körfúrás: a legénység gyakran MF-re vált, mint az első rúd beállításához, majd MM-kiterjesztéseket ad hozzá. Ez csökkenti az elmozdulást az elején, és a húr többi része egyenesebben következik.
Furatok csavarozása változó kőzetben: ha a menetkopás csökken, a lyukak egyenletesebbek maradnak, és a kezelők kevesebb időt töltenek a rezgés elleni küzdelemmel, ami javítja a biztonságot és a ciklusidőt.
Hogyan viszonyulnak ezek a rudak az általános fúrórudakhoz
Az általános botok megfelelőek lehetnek könnyű{0}}munka során, de a föld alatti sodródás felerősíti az apró gyengeségeket. A különbség általában nem látható a fényképeken,{2}}ez látszik: kevesebb szálhiba, simább-felépítés/kitörés-és kisebb eltérés az ismételt körökben. Egy hónapnyi fúrás alatt kevesebb szerszámcsere és alacsonyabb méterenkénti költség érhető el.
Üzemeltetési megjegyzések (mitől hosszabb ideig tartanak a botok)
Tartsa a meneteket tisztán és megfelelően kenve; a törmelék felgyorsítja a kopást.
Kerülje el a túlnyomatékot-a smink-végzése során; korán károsítja a szálakat.
Cserélje ki a tengelykapcsolókat, mielőtt „megeszik” a rúdmeneteket.
Figyelje a rúd egyenességét{0}}a kis ívek összetett furateltéréseit.
Tárolja a rudakat, hogy elkerülje az ütközési sérüléseket a végén és a menetfelületeken.
Szolgáltatás és szállítás támogatása
A TANK DRILLING földalatti rúdkonfigurációkat kínál megfelelő tanácsokkal a menettípusokhoz, végtípusokhoz (MM/MF) és az ajánlott használati mintákhoz (pl. MF indítóként). Az exportcsomagolás és a dokumentáció előkészítve nemzetközi szállításra, és a kompatibilitási problémák csökkentése érdekében támogatjuk a rendszerillesztést bitekkel, száradapterekkel és csatlakozóhüvelyekkel.
Vállalati képesség
Komplett rendszerként támogatjuk a csúcskalapácsos fúrószerszámokat, és ellenőrzött megmunkálási és hőkezelési eljárásokat alkalmazunk az ismételhető minőség biztosítása érdekében. Technikai csapatunk segít ügyfeleinknek a fúrási módszer, a fúróberendezés típusa és a kőzetviszonyok alapján a botkonfiguráció kiválasztásában,{1}}mivel a bot helyes megválasztása a termelékenységi döntés, nem pedig a katalógus döntése.
GYIK
K: MF vagy MM rudakat használjak a föld alatt?
V: Sok legénység az MF-et használja első rúdként az igazításhoz, majd az MM-et a hosszabbításokhoz-a végső választás a szerelék és a furat követelményeitől függ.
K: Miért törnek el a rudak a menetvég közelében?
V: Ez egy nagy-feszültségű átmeneti zóna. A rossz megmunkálás, a helytelen hőkezelés vagy a túl-nyomaték felgyorsíthatja a fáradást.
K: Hex vs körrudak{0}}hogyan válasszak?
V: A hex gyakran előnyben részesíti a merevséget és a kipirulást sodródáskor; A round tisztább igazítást kínál bizonyos beállításokban. A szerelék és a furatterve dönt.
K: Hogyan csökkenthetem a cérna kopását?
V: A megfelelő nyomaték, a tiszta menetek, a megfelelő kenés és a tengelykapcsoló időben történő cseréje a legfontosabb tényezők.
K: Milyen információkra van szüksége a bot ajánlásához?
V: Szerszámmodell, menetrendszer, tipikus furathossz/-szög és a fő probléma (eltérés, menetkopás, törés stb.).
K: Ezek a rudak csak alagútépítésre szolgálnak?
V: Földalatti munkára optimalizálták, de bárhol használhatók, ahol magas{0}}frekvenciás ütőhangszerekre és szigorú egyenességre van szükség.
